CT取电装置
品牌: 朗开智能
型号: IM220
产品详情

IM220PCT取电装置

                    ——国内唯一拥有全系列产品


应用范围

适用于任意电压等级的电缆线路,可从导线负荷电流感应取电,为智能电子装置、继电保护装置、通讯设备提供稳定的工作电源,为电动操控机构提供操作电源,并可对后备电池或储能电容进行充电。

工作原理

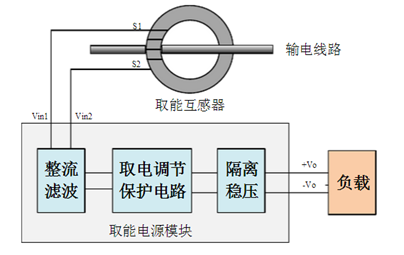

输电线路取电装置由取能互感器和取能电源模块两部分构成,工作原理如图所示:


本装置通过取能互感器从输电导线上获取电能,然后输入取能电源模块,取能电源模块对其进行整流滤波处理并实现隔离稳压输出。取能电源模块内含取电调节保护电路,可以实时的调节和限制输入模块的电能,吸收因雷击等特殊情况引起的瞬间大电流,保证模块能在输电导线电流不稳定时仍能输出稳定的电压。

功能特点

(1)启动电流小;

(2)采用智能储能管理技术;

1)  完善的储能管理系统,充放电效率高;

2)  当可取电功率大于负载功率时开启储能充电;

3)  当可取电功率小于负载功率时,开启间歇性储能工作模式;

4)  当取能电缆停电时,储能系统能量100%高效供应给负载;

5)  当储能系统放电到极限值时,自动停止放电。

(3)取电CT输出功率最大化跟踪技术;

(4)不受取能电缆大范围电流波动影响;

(5)输出稳定的标准直流电源;

(6)可靠性保护;

1)  装置输入端(取电CT二次侧)带防雷,过电流及电流冲击保护;

2)  电源输出带短路保护;

3)  内部带过热保护;

4)  防护等级IP68;

(7)智能状态监视;

1)  带状态信号显示,直观反应运行工况;

2)  带RS485通信接口,可以查看电源工作状态;

技术参数

序号

项目

单位

指标

备注

1

CT 尺寸


Φ38~160mm

以实际交付为准

2

CT重量

kg

4。5

以实际交付为准

3

对地绝缘工频耐压

kV

220


4

防尘等级


IP68


5

正常运行最高环境温度

85


6

正常运行最低环境温度

-30


7

正常运行日平均温度

≤42℃


8

工作湿度


15~95%


10

额定工作频率(一次侧)

Hz

50


11

额定电压范围(一次侧)

kV

110~500


12

额定工作电流(一次侧)

A

50~1000

在最小电流50A时不能输出额定功率,更不能输出最大功率。

13

最大负载电流

A

1200


14

最大短路电流


3kA/2S


15

额定持续耐受电流


1kA不小于3h


16

额定短时耐受电流


2kA不小于10min

短时耐受冲击次数不少于3 次

17

额定峰值耐受电流


30kA持续时间不小于1s


18

互感器温升(室温25℃条件下)


≤55℃

温升测试是指在持续耐受电流条件下(3hour 以上)

19

铸壳上表面温度


≤60℃


20

互感器工频耐压

kV

7


21

平均无故障工作时间

h

>10000


22

外壳防护等级


IP68


23

防爆标识


ExdIIBT6


24

唤醒电流

A

20

唤醒电流只能让本装置电路工作,不具备带负载能力。

25

输出纹波


≤±1%pp


26

最大输出功率

W

根据用户需要,从3W~100W,从单CT取电到多CT取电,均可。

最大输出功率需要足够大的一次电流。不是在50~1000之间的任何电流都可以输出最大功率。最大输出功率的条件是电缆上的一次电流足够大。

27

控制模块尺寸


155x105x57mm

以实际交付为准

28

冷却方式


自然散热


29

通信

RS-485

取电CT选择原则

CTφ120mm)测量数据

输出功率

负载

输出电压

一次电流

CT使用数量

CT内径

4。8W

31。6Ω

12.4V

70A

CT

φ120mm

9。7W

15.8Ω

12.4V

125A

CT

φ120mm

14W

10。8Ω

12。4V

170A

CT

φ150mm

20.7W

7.4Ω

12.4V

250A

CT

φ120mm

24W

6。4Ω

12.4V

300A

CT

φ120mm


更大的输功率需要更大的一次电流或更多的取电CT,可根据用户需要,从3W~100W,从单CT取电到多CT取电,均可提供。
