电缆护层综合在线监测系统
品牌: 朗开智能
型号: IM2211C
产品详情

产品概述

IM2211C电缆护层综合在线监测装置采用了环流法原理,即:单芯电缆金属护套在正常情况下(即一点接地),金属护套上环流极小,主要是容性电流,而一旦金属护套出现多点接地与大地形成回路后,环流显著增加,严重时可达主电流的90%以上。实时监测金属护套环流及其变化量,即可实现单芯电缆金属护套多点接地故障的在线监测,从而及时准确的发现接地故障,从根本上避免电缆事故的发生,保证电缆安全、可靠的运行。

IM2211C采用GSM或RS485作为通信方式。适用于35kV以上单芯电缆的多点接地故障监测。

1.2.2  功能及组成

1.2.2.1  系统组成

电缆护层环流在线监测由IM2211C电缆护层综合监测装置主机和电流互感器、温度及防盗割传感器等组成实现。开口式电流互感器安装于电缆护层接地线上,经转换为二次信号后引入监测装置。温度传感器用于对电缆温度进行监测,防盗割传感器对环流接地线进行盗割监测。

电缆护层综合在线监测系统组成如下图:


1.2.2.2  功能特点

装置主要功能特点如下:

(1)  实时监测三相电缆的护层接地电流、总接地电流及任意相主缆运行电流;

(2)  实时监测三相电缆温度;

(3)  实时对电缆护层接地进行防盗割监测;

(4)  监测时间间隔可设置;

(5)  报警参数及是否允许相应监测参数产生报警可设置;

(6)  统计设置时间段内的最大值、最小值、平均值;

(7)  实时监测统计周期内单相接地电流最大值最小值比,并进行报警处理;

(8)  实时监测统计周期内接地电流与负荷比值,并进行报警处理;

(9)  实时监测统计周期内单相接地电流变化率,并进行报警处理;

(10)可指定任意时刻发送测量数据;

(11)可指定某个或多个监测参数报警时,向指定手机发送报警信息;

(12)实时测量装置输入电压;

(13)所有监测数据均有时间标签,保证数据的唯一性;

(14)所有监测传感器可根据用户要求进行增减配置;

(15)多种数据传输接口:RS485接口、GPRS、GSM短信,可同时使用一种或多种数据传输模式;

(16)支持远程维护和升级;

(17)采用低功耗设计,支持多种电源输入:CT感应取电、AC-DC电源及电池供电;

(18)全部采用工业级元件,具有良好的可靠性、稳定性;

(19)单元式全封闭结构设计,易于安装,所有部件均采取紧锁措施,抗振性能好,并且更换拆卸方便;

(20)支持IP68防护等级。

1.2.3  技术指标

1.2.3.1  监测参量


参数

指标

电流测量

运行电流测量

1路,0.5A~1000A(其他需定制)

护层接地电流测量

4路,0.5A~200A(其他需定制)

测量精度

±(1%+0。2A)

测量周期

5秒~200秒可设置

温度测量

范围

-20℃~+180℃

精度

±1℃

测量周期

10秒~200秒可设置


1.2.3.2  通信接口

²  RS485接口:

l  波特率:2400bps、9600bps、19200bps可设置

l  数据长度:8位;

l  起始位:1位;

l  停止位:1位;

l  校验:无校验;

²  GSM/GPRS接口

l  工作频段: 4频,850 MHz/900 MHz/1800 MHz/1900 MHz ;

l  GSM中英文短消息;

l  GPRSclass 10,最大下行速率85.6 kbit/s,最大上行速率42.8 kbit/s,支持TCP/IP、FTP、HTTP协议。

1.2.3.3  工作电源

²  交流电源特性:

l  电压:85~264VAC;

l  频率:47~63Hz;

l  功率:≤8W

²  电池电源特性:

l  电压:6VDC

l  容量:根据电池供电持续时间确定

1.2.3.4  电磁兼容性能

静电放电抗扰度

等级4:GB/T 17626.2

射频电磁场辐射抗扰度

等级3:GB/T 17626.3

电快速瞬变脉冲群抗扰度

等级4:GB/T 17626。4

浪涌抗扰度

等级4:GB/T 17626.5

射频场感应传导抗扰度

等级3:GB/T 17626。6

工频磁场抗扰度

等级5:GB/T 17626。8

脉冲磁场抗扰度

等级5:GB/T 17626.9

阻尼振荡磁场抗扰度

等级5:GB/T 17626。10

抗电压变化

等级3:GB/T 17626.11

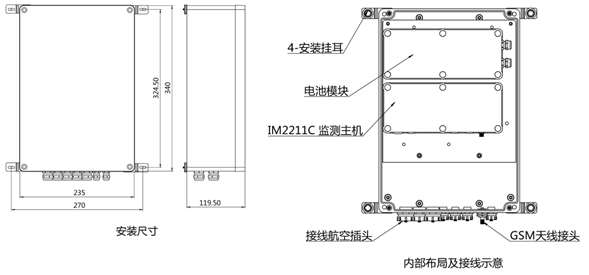

1.2.4  产品结构



Ø   箱体采用铸铝型材,特殊定制密封圈;

Ø   采用不锈钢挂耳固定:挂耳方向可调,方便灵活;

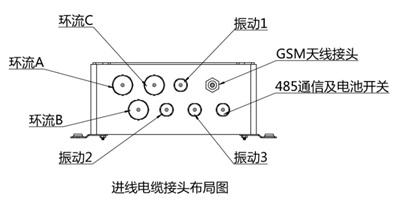

1.2.5  接口定义


一、互感器结构

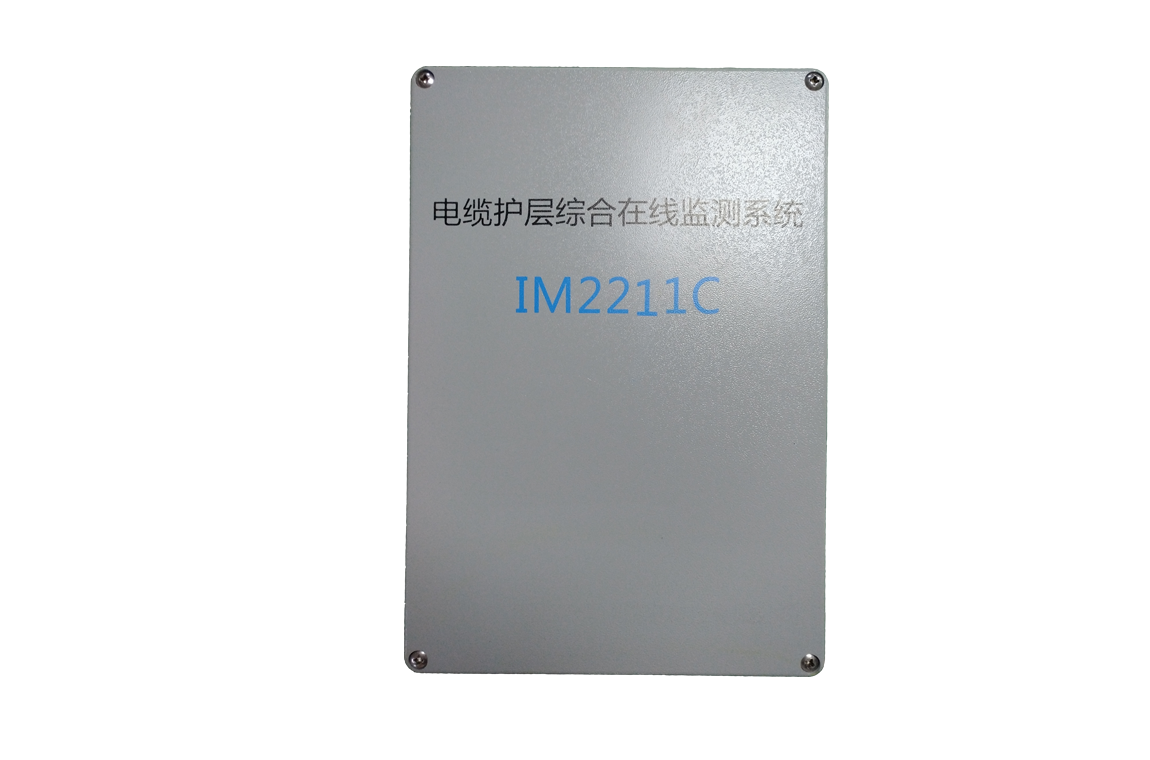

产品图片

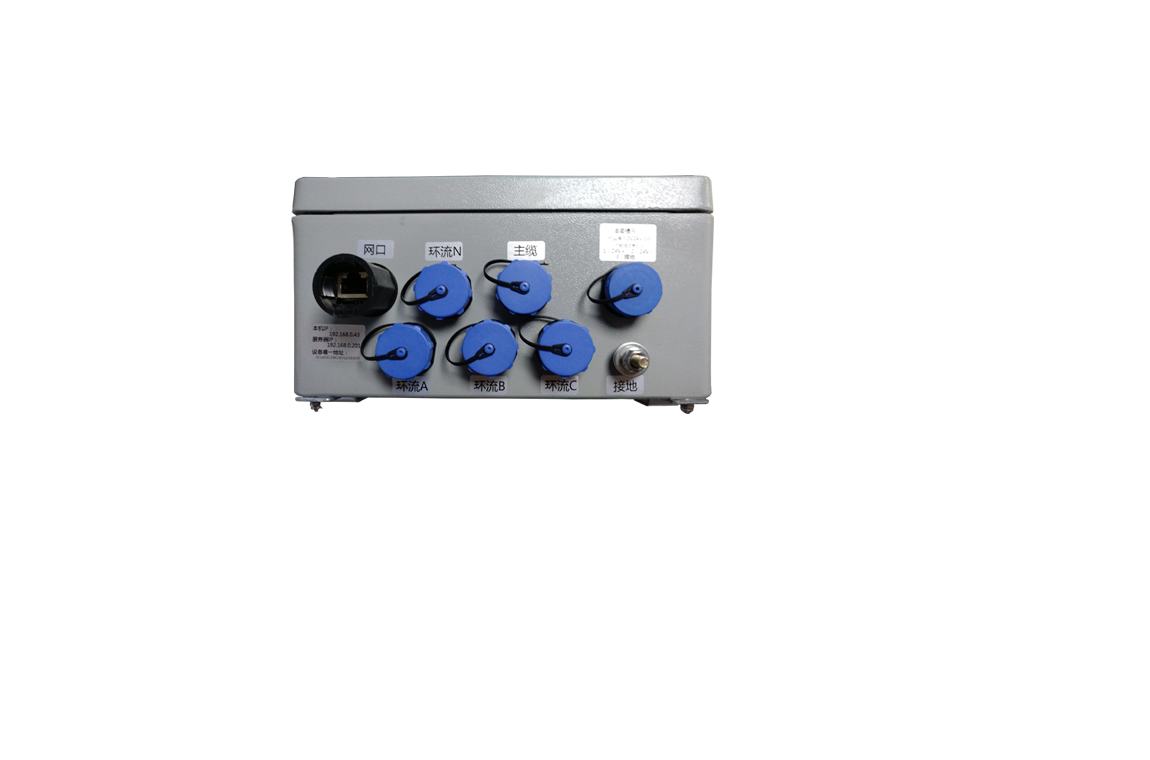

产品底部图
