产品详情
电缆综合带电检测记录仪
品牌: 朗开智能
型号: LK220C
产品详情

产品简介


LK220C电缆综合带电检测记录仪用于对电缆进行带电检测,可同时测量三路电缆护层接地环流及总接地环流,以及一路电缆本体运行电流,为电缆实现状态检修提供依据,及时发现运行隐患。

1.8.1.2  测量参量及技术指标

   测量参数及指示

监测参数

护层接地电流

互感器类型

钳形电流互感器

尺寸

101mm×219mm×26mm,钳口直径50mm,线长2m

测量范围

5A~200A

测量通道数

4通道

测量精度

±1%

主缆运行电流

互感器类型

罗氏线圈

尺寸

直径125mm

测量范围

150A~1500A(或300A~3000A)

测量通道数

3通道

测量精度

±2%

电缆接头温度

传感器类型

PT1000

测量范围

-10℃~+260℃

测量通道数

3通道

测量精度

±1.0℃

环境温湿度

传感器类型

仪器内置

温度测量范围

-40℃~+105℃

温度测量精度

±0.5℃

湿度测量范围

1%~99%RH

湿度测量精度

5%RH

记录

最大值/最小值

设置记录周期内的最大值及最小值,以及发生的时刻

报警

设置阀值的报警及发生时刻

通用参数

电源

内置电池

可连续工作8小时

交流充电器

AC220V/12V 3A

车载充电器

DC12V/3A

主机

尺寸

270mm×235mm×108mm

工作环境

温度

-10℃~45℃

相对湿度

≤90%,无凝露

海拔调度

≤1000m

通信链路

主要特性

双频 900/1800MHz

满足GSM 2/2+标准

-Class 4(2W@900MHz)

-Class 1(1W@1800MHz)

数据传输特性

GPRS class 10:最大85。6kbps(下行速率)

支持PBCCH

Coding schemes CS 1,2,3,4

CSD达14.4kbps

USSD

短信特性

点对点MO and MT

短信广播

文本和PDU模式

1.8.1.3  功能特点

   测量功能

■ 4路护层接地环流。

■ 3路电缆运行电流。

■ 3路电缆温度。

■ 环境温度湿度。

   记录功能

■ 所有测量参数的(1分钟为最小单位、可设置)平均值、最大值、最小值,最大值最小值含发生时刻。

■ 设定报警限值,记录其有效值、发生时刻。

   显示

■ 瞬时值。

■ 报警记录数据。

■ 各种参数的设置。

   通信数据管理

■ USB、蓝牙实现上位机数据读取可与平板电脑、笔记本电脑实现数据通信,配套上层设备管理软件,具备设备及历史数据管理、查询、比较、列表、报表生成等功能。

■ 内置GPRS/GSM模块(用户自配SIM卡),可设定条件实现短信或GPRS数据上传(暂时仅实现短信功能) 。

1。8。1。4  其它

■ 装置内置高容量锂离子电池,充满电后可持续工作8小时。

■ 内置大容量存储空间,可实现长时间数据记录。

■ 大屏幕显示,户外阳光下可视。

■ 采用高精度开启式电流互感器,实现安全可靠测量。

■ 内置实时日历时钟。

■ 内置微型打印机,检测结果打印。

1.8.2  产品安装

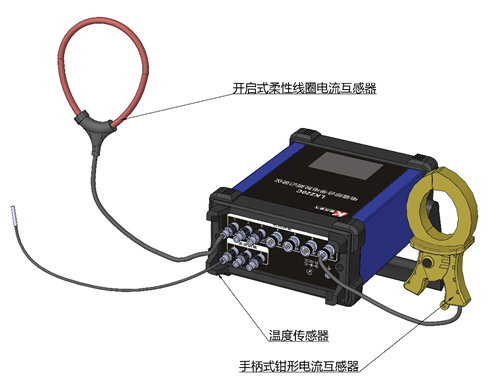

一、产品外观及尺寸

主机尺寸:270mm×235mm×108mm

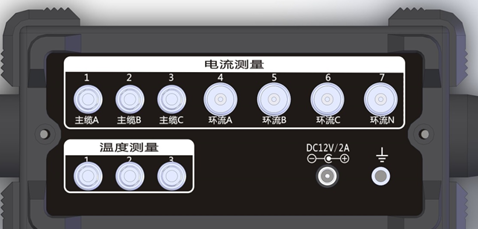

二、传感器接口定义

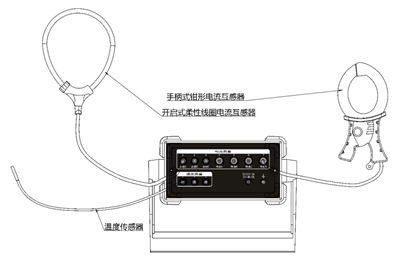

三、测量接线




本装置操作非常简单,按对应标识接入钳形互感器,按下电源开关即可。

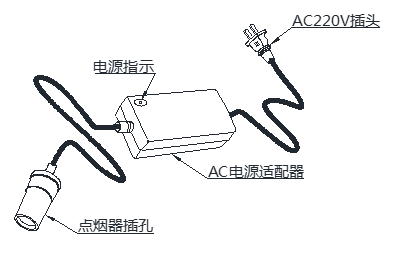

四、充电接线


充电时将充电线DC接头插入主机充电接口;当使用汽车直流电源(12V)充电时,将充电线点烟器插头插入汽车点烟器插孔;需要使用交流电源充电时,将点烟器插头插入AC电源适配器的点烟器插孔,然后将AC电源适配器连至AC220V电源即可。
