LK-2020电缆头无线测温系统
品牌: 朗开智能
型号: LK-2020
产品详情

1  LK-2020电缆头无线测温系统简述

   通过对电缆接头温度进行测量和监视,可以全面了解其绝缘老化情况、准确评估其工作状态、及时发现其故障隐患,对提高电缆接头运行可靠性、减少故障发生次数、降低故障损失具有重要意义。

   武汉朗开智能科技基于多年电缆附件的生产和运行经验,结合物联网技术的最新应用,研发了LK-2020系列电缆头无线温度监测系统。

   系统由无线测温传感器、无线温度采集器和后台专家系统组成。测温传感器内置于电缆头,安装在高压设备上。传感器与采集器之间采用ZigBee无线通信技术实现信号传输。采集器通过RS-485接口 或者ZigBee无线通信接口向后台专家系统或者第三方信息集成系统发送数据。

2  应用场合

   LK-2020电缆头无线测温系统,可应用于环网柜、箱式变、电缆分支箱等各种应用电缆头高压电气设备的温度采集和监视。产品可单独组网用于高压设备温度在线监测,也可以向智能开关控制器、 智能变电站通信管理机等设备转发数据,为一次设 备智能化提供温度测量信息。

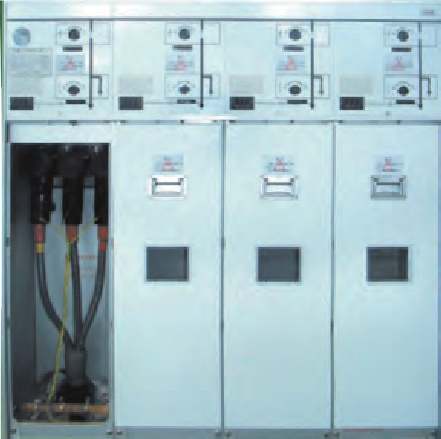

                 LK-2020 应用实例-环网柜电缆头测温

3  技术创新

   武汉朗开智能基于创新的专利技术,把温度传感器嵌入 安装到电缆头中,实现了无线测温传感器和电缆头 制造安装工艺的完美结合,彻底解决了无线测温传 感器的安装工艺问题,极大地提高了电缆头无线测 温技术的可用性。

4  技术优势

       ——与电缆头一体化设计的测温传感器

   目前市场上已有的电缆头无线测温系统大采用独立的测温传感器,传感器通过捆扎等方式安装在电缆头的外表层上。 此类无线测温系统存在以下问题。

   1) 采取这种安装方式当设备运行一段时间后会造成传感器不牢固甚至从测温设备上脱落现象。

   2 )测温传感器仅与电缆头外接触,测得的温度与电缆头实际发热温度有较大偏差。

   3 受安装空间所限,应用场合受外部构和安装条件影响较大。

   4 传统传感器都采用电池供电,电池存在使用寿命问题,需要定期更换,无法真正意义实现免维护。


   武汉朗开智能科技的无线测温解决方案基于公司丰富的电缆头生产制造经验,采取传感器与电缆头一体化集成的设计方法。无线测温传感器内置于电缆头绝缘塞防护中,或者浇注于电缆头绝缘塞中,还可以集成到带电指示器中。测温传感器采用感应取电方式供电,无需更换电池。通过一体化设计实现测温传感器易安装,高可靠,免维护。

5  电缆头测温方案比较


比较内容
光纤侧温
外置传感器无线测温
武汉朗开智能无线测温
应用场合
一般应用于l0kV 以下,高压存在绝缘问题
无绝缘问题
无绝缘问题
测温传感器安装方式
外置
外置
内置
安装工艺
测温效果
一般
一般
传感器供电方式

电池
感应取电,无电池
安装过程
复杂
一般
简单


6  系统组成

   整个系统的电缆头无线温度传感器、温度采集器、后台专家系统成。系统采用分层分布式置构,现场安装各种无线温度传感器,可用一多个温度采集器将这些前端传感器的测据通过无线方式集中起来上送至后台专家系统,构成完整的高压设备温度在线监测系统。

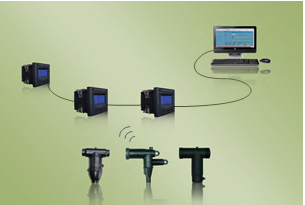

         LK-2020 电缆头无线测温系统组成

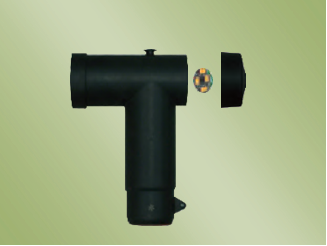

6.1  无线温度传感器

  电缆头内置式一体化设计,可应用于欧式电缆接头、 美式电缆接头。较传统外置式、外绑式温度传感器更准确测得电缆核心温度。

  温度传感器温度信号通过ZigBee 2。4G 无线网络发送到温度采集器。可靠性高,功耗小。


6.2  温度采集器

   温度采集器可以接收、上传、管理、转发其所在范围内的无线温度传感器的数据,方便现场维护以及事故隐患定位等。针对电缆接头测温场合,可在每面开关柜、配电柜、电缆支箱等设备开孔嵌入式安装或者导轨安装。

6。3  后台专家系统

  后台专家系统与现场温度采集器通信,用于接收温度数据,具有温度数据析、设备安全和缺陷诊断、异常报警等功能。软件界面设计人性化,操作简便,功能强大。告警信息可发送至运维人员机上,便于及时检修,预防事故发生。
